Bezdrátové multifunkční relé je komponentem systému JABLOTRON 100. V případě naučení do ústředny relé kopíruje zvolené PG výstupy.

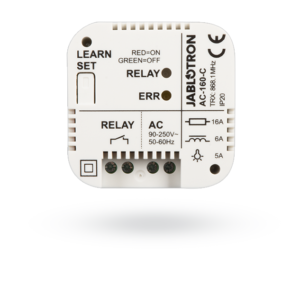

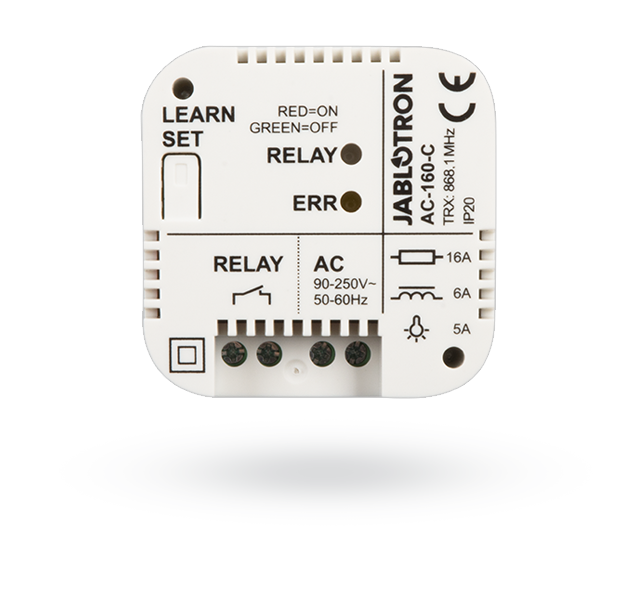

AC-160-C Bezdrátové multifunkční relé do montážní krabice
Relé může být instalováno i jako autonomní zařízení reagující na aktivaci jednosměrných bezdrátových detektorů řady JA-15x. V tomto případě relé sepne dle režimu zvoleného pro daný detektor (5 volitelných režimů: kopíruj s přesahem, impuls, změň stav, vypni a blokuj). Poskytuje galvanicky i bezpečnostně oddělené spínací relé pro spínání silových zátěží 230 V / 16 A. V systému zabírá jednu pozici.
Technická specifikace
| Jmenovité napájecí napětí | 100-230 V / 50-60 Hz |
|---|---|
| Vlastní příkon při 230V AC (min / max) | 0,2 W / 0,7 W |
| Pracovní frekvence | 868,1 MHz, protokol Jablotron |
| Anténa | vnitřní |
| Zatížitelnost kontaktů – třída ochrany II | Maximální spínané napětí 250 V AC Odporová zátěž (cosφ=1) max.16 A Indukční, kapacitní zátěž (cosφ=0,4) max. 8 A Halogenové osvětlení max. 1000 W Minimální DC spínaný výkon 0,5 W |
| Průřez připojovaných vodičů | max. 2 x 1,5 mm2 ; max. 1 x 2,5 mm2 |
| Krytí | IP20 |
| Rozměry | 49 x 49 x 26 mm |
| Rozsah pracovních teplot | -10 °C až + 40 °C, RV 75% nekondenzující |
| Ve shodě s | ČSN ETSI EN 300 220-1, ČSN EN 50130-4, ČSN EN 55022, ČSN EN 60950-1 |
| Provozní podmínky | Všeobecné oprávnění ČTÚ č. VO-R/10 |
